使用场景

可以进行单个或批量读写标签，关于RFID设备的配置，请参照设备管理部分

读入场景：

单独读入：刷卡,

批量读入：POS购物篮，餐盘，盘点读入，

写入场景：

单个写入：发放标签 (目前仅支持单个写入)

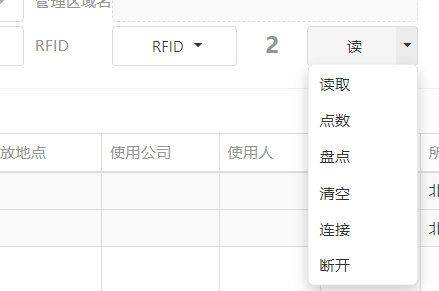

操作面板

数据集格式列的类型是RFID，显示为RFID操作面板。


数据集中的列定义，目前仅支持Panel格式,选择任何列都可以

<OBJECT TYPE="RFID" CODE="xstatus" X="540" Y="110" WIDTH="70" HEIGHT="30" SIZERATIO="75,25" READONLY="FALSE" VISIBLE="TRUE" LABEL=""/>


  • 编辑数据集中的定义

EPC 写入和读出的结果都是字符串。内容对应到一个字段。

<RFID TYPE="READ/WRITE/READBATCH/LOOK"  DATASET="" SPLITER='[LINE]' RFIDCOL="xstatus" PART="01" SIZE="12" APPEND='TRUE'

ENABLESTATUS="" COL="" VALUE="" LOCK='FALSE'>

TYPE 指定是读入，还是写入，批量读入，或实时盘点


DATASET  操作对应的数据集，如果不指定DATASET为本数据集。可以将RFID放在主数据集，批量读入数据填写到明细数据集，此时APPEND如果为TRUE,不清除数据集直接添加明细记录，否则清除数据集后再批量添加。

ENABLESTATUS:'生效的编辑状态，不指定是所有状态，~分割多个NEW ,MODIFY,VIEW,NONE ,默认写包含NEW ,MODIFY,VIEW 读包含NEW,MODIFY

RFIDCOL  RFID面板对应的列，上述数据集TYPE='RFID'类的代码

SIZE : 标签的总长度的表达式，可以通过metaparam（aseri,paramcode）由最终用户定义

SPLITER='[LINE]' 分隔符号，如果不指定为[LINE] 标识换行符号‘\n’,如果批量读取是，读入的数据放在一个字段中，这些记录讲义该分隔符号分隔。

       COL: 读写列

       VALUE :用于写标签时，计算表达式，获得所需写入的值。读入不需要

LOCK  写标签同时，是否永久锁定标签EPC，锁定后标签的EPC不能修改，一次性标签。

       <EVENT  … ACTION=’空白/read/count/readbatch/reset/clear/disconnect/stop’ />

  事件触发rfid操作

             空白：主操作或写

          其他操作对应RFID的下拉操作

   举例：<EVENT EVENT="DC" ACTION='read'/>

  </RFID>

 举例：

单独标签的读写

       <RFID TYPE="READ/WRITE" DATASET="" RFIDCOL="xstatus"  ENCODE="STR" COL="" VALUE="'T'"/>

       </RFID>

批量读

       <RFID TYPE="READBATCH" DATASET="EDITDSSUB" RFIDCOL="xstatus"  COL="c_zcdn_ecode" VALUE="c_zcdn_ecode"/>

       </RFID>

<RFID TYPE="READBATCH" DATASET="" RFIDCOL="smlx"   ENCODE="STR" COL="plsm" VALUE=""/>

       </RFID>

写入：

       <RFID TYPE="WRITE" DATASET="" RFIDCOL="rfid" SPLITER="[LINE]"  ENCODE="STR" COL="ecode" VALUE="ecode" ENABLESTATUS='' />

               <EVENT CODE="ZCCODE_ENTER" ACTION=""> 默认操作

                       <TRIGGER CODE="WRITEFINISHED"/> 触发事件写入完毕

               </EVENT>

       </RFID>

查找：

       <RFID TYPE="LOOK" RFIDCOL="xstatus" COL="smmx" VALUE='tranmemo' SPLITER="[LINE]"/>

        COL 查找结果写入的列。  VALUE 查找表达式来源列，java正则表达式。



  • 事件和触发器

         * <EVENT  … ACTION=’空白/read/count/readbatch/reset/clear/disconnect/stop’ />

          空白：主操作或写

          其他操作对应RFID的下拉操作


举例：以下示例在c_zcdn_ecode中按下回车键，触发RFID主操作，即写入 ， 写入完毕后触发保存和新建动作。


       <TRIGGER CODE="ZCCODE_ENTER" TYPE="FIELD" COLS="c_zcdn_ecode" SOURCE="ENTERKEY"/>

            <RFID TYPE="WRITE" DATASET="" RFIDCOL="rfid"  SPLITER="[LINE]" ENCODE="STR" COL="ecode" VALUE="ecode" LOCK='TRUE'/>

               <EVENT CODE="ZCCODE_ENTER" ACTION="">

                       <TRIGGER CODE="WRITEFINISHED"/>

               </EVENT>

       </RFID>

       写完标签后，直接保存，后新建

       <EVENT CODE="WRITEFINISHED" TYPE="COMMAND">

               <COMMAND ERI="" OP="edtSave" IDEXP=""/>

               <COMMAND ERI="" OP="edtNew" IDEXP=""/>

       </EVENT>
